Beberapa waktu lalu di KPCI ada yang tanya tentang membuat gambar timbul seperti dibawah ini;
Dalam hal ini kita menggunakan objek yang ada dan memodifikasi objek tersebut dengan memanfaatkan tool-tool yang ada seperti Rectangle tool, Ellipse tool, Shape tool, dll, untuk membuatnya simak langkah-langkah sebagai berikut:
1. Buat objek kotak, pada Property Bar atur dengan mengubah nilai pada Cornar Radius untuk membuat sudut tumpul;
2. Duplicate (Ctrl+D) objek tersebut dan Convert To Bitmap (Ctrl+Q) Move atau geser kebawah dengan Pick tool dan beri warna merah pada outline objek untuk membedakan dengan objek satunya, dengan Shape tool seleksi 2 node yang bawah kiri dan geser kekanan, lakukan sama seperti node yang bawah kanan;
3. Buat objek bundar dengan Ellipse tool, seperti dibawah ini;
4. Seleksi objek lingkaran dan objek kotak yang warna biru, kemudian klik Weld untuk menggabungkan dua objek tersebut menjadi satu;
5. Hasilnya seperti ini, langkah selanjutnya dengan Shape tool seleksi node yang tengah;
6. Aktifkan perintah Fillet/Scallop/Chamfer di Menu Bar > Window > Dockers, pilih Fillet - Radius 1.0 cm dan klik Apply;
7. Sehingga hasilnya akan seperti gambar dibawah ini;

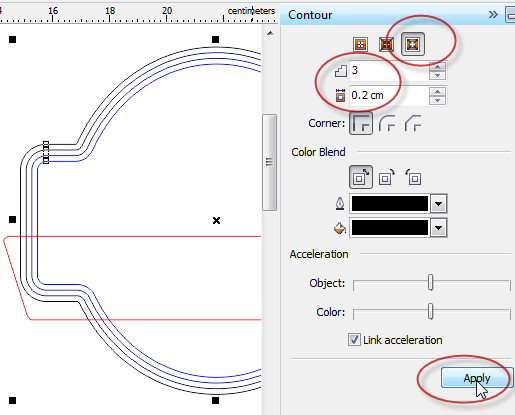

8. Langkah selanjutnya, objek tersebut masih dalam keadaan terseleksi, pada perintah Contour atur seperti yang dilingkari merah, kemudian Break Apart atau pijit Ctrl+K di keyboard;
9. Begitu juga pada objek yang satunya juga beri efek Contour, kemudian Break Apart atau pijit Ctrl+K di keyboard;
10. Seleksi semua objek dengan pijit Ctrl+A kemudian pijit Ctrl+U di keyboard untuk memisahkan objek-objek yang masih keadaan group, kemudian seleksi 2 objek yang tengah dan Combine atau pijit Ctrl+L di keyboard untuk menggabung objek jadi satu dan beri warna hijau di Color Palette;
11. Atau langsung seleksi tiga objek yang didalam dan pijit Ctrl+L di keyboard dan beri warna hijau di Color Palette sehingga objek akan seperti gambar dibawah ini;
12. Selanjutnya seleksi objek bawah lapis ketiga, dan tekan Shift+klik pada objek yang warna hijau;
13. Dan pijit tombol Trim pada Property bar;
14. Sehingga objek warna hijau akan terpotong seperti gambar dibawah ini;
15. Selanjutnya Delete objek yang ke 2 dan ke 3 seperti dibawah ini;
16. Seleksi 2 objek objek yang terluar dan pijit tombol Weld pada Property Bar;
17. Sehingga objek akan gabung jadi satu seperti gambar dibawah ini;
18. Seleksi objek warna hijau dan objek warna outline merah dan pijit Combine untuk menggabungkan kedua objek tersebut;
19. Hasilnya akan seperti gambar dibawah ini;
20. Beri warna biru mudah objek line tersebut di Color Palette, sehingga hasil akhir gambar terdiri dari dua objek saja seperti dibawah ini;
21. Langkah selanjutnya Convert to Bitmap tiap-tiap objek dan kita beri efek plastic untuk membuat efek timbul, sehingga hasil akhir seperti gambar dibawah ini;
Demikian semoga mudah dimengerti, salam vector...
